SMC для использования с вакуумными эжекторами Серии ZU Вакуумный генератор

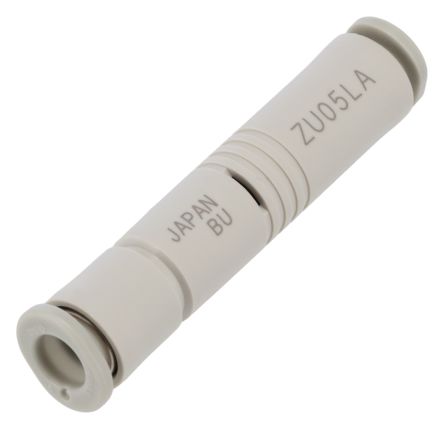

Вакуумный генератор SMC, для использования с вакуумными эжекторами серии ZU - ZU05LA

Этот компактный вакуумный генератор представляет собой пневматическое устройство для вакуумного всасывания, предназначенное для использования в автоматизированных системах. Он работает от сжатого воздуха для создания всасывания для обработки и задач по захвату и перемещению, интегрируясь с совместимыми эжекторами и стандартными трубками с одним касанием, чтобы предоставить небольшое, легкое решение для вакуумных приложений в промышленности.

Особенности и преимущества

• Максимальная вакуумная способность -90 кПа обеспечивает сильную производительность всасывания
• Максимальная скорость потока 16 л/мин поддерживает быстрые циклы захвата и перемещения
• Потребление воздуха 14 л/мин снижает потребность в подаче во время работы
• Совместим с фитингами ø4 и ø6 с одним касанием, упрощая установку
• Работает в диапазоне давления от 0.1 до 0.6 МПа, что позволяет использовать различные источники

Применения

• Подходит для инструментов на конце манипуляторов в автоматизированных сборочных линиях
• Идеален для захвата компонентов в производстве электроники
• Используется с пневматическими захватами для обработки мелких деталей
• Может использоваться для вакуумной передачи на механических сборочных станциях

Какие материалы трубок совместимы с этим устройством?

Он принимает трубки из FEP, PFA, нейлона, мягкого нейлона и полиуретана для гибкости в типе волокна и химической стойкости.

Какие условия окружающей среды необходимо учитывать во время работы?

Он должен использоваться в диапазоне от -5 до 50 °C и быть защищен от замерзания для поддержания производительности.

Как давление подачи влияет на способность всасывания?

Устройство функционирует в диапазоне от 0.1 до 0.6 МПа, более высокое давление подачи в этом диапазоне увеличивает создаваемый вакуум и поток всасывания до максимальных значений.

Каковы типичные показатели потребления воздуха и потока всасывания для планирования подачи?

Ожидайте потребление воздуха 14 л/мин и максимальную скорость потока всасывания 7 л/мин для расчета системы.
