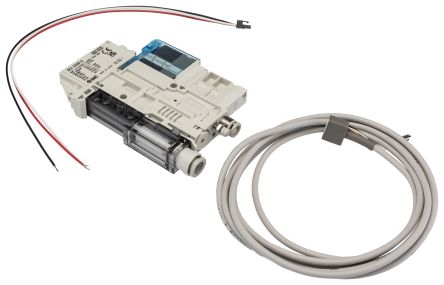

SMC для использования с вакуумными эжекторами серии ZK2 Вакуумный генератор

SMC Вакуумный генератор, для использования с вакуумными эжекторами серии ZK2 - ZK2A12K5CLA-08

Этот вакуумный генератор является компактным пневматическим эжектором, предназначенным для создания и контроля вакуума в автоматизированном оборудовании. Он интегрирует двухступенчатый эжектор с пилотируемыми клапанами подачи и сброса, цифровой вакуумный датчик давления с выбираемыми функциями выхода и конфигурацией глушителя, что делает его подходящим для линейного вакуумного генерации в промышленных пневматических системах.

Особенности и преимущества

• Максимальная вакуумная производительность -91 kPa для надежного всасывания
• Рабочий диапазон давления подачи 0.3 до 0.6 MPa для стабильного входа
• Потребление воздуха 58 л/мин для управления энергопотреблением в циклах
• Уровень шума 75 дБ для соблюдения акустических норм на рабочем месте
• Цифровой датчик давления с шагом 0.1 kPa для точного контроля
• Выход переключателя PNP 2 выхода с максимальной нагрузкой 80 мА для сигнализации

Применения

• Подходит для захватов pick-and-place в автоматизированных сборочных линиях
• Идеален для вакуумной обработки электронных компонентов
• Используется с пневматическими конвейерами для передачи легких деталей
• Может использоваться для вакуумной фиксации в обработке или инспекции

Какое электрическое питание требуется для работы?

Он работает от источника питания 12 до 24V DC с защитой от обратной полярности и потребляет до 40 мА для переключателя плюс мощность клапана 0.4 W.

Как подключается интерфейс датчика давления?

Датчик давления доступен с L-образным разъемом и проводом для простого электрического подключения.

Какие требования к фильтрации и среде существуют?

Он предназначен для чистого сжатого воздуха и включает элемент с рейтингом 30 μm с фильтрационной площадью 510mm² на всасывающем входе.

Насколько быстро реагирует система на управляющие сигналы?

Время отклика переключателя составляет 2.5 мс или меньше, с регулируемыми временными интервалами от 20 до 2000 мс для обеспечения стабильности цикла.
