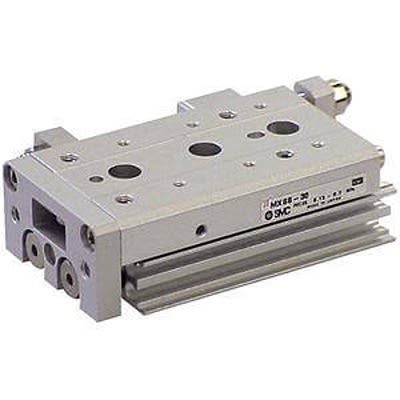

SMC Пневматический направляющий цилиндр - MXS25-75AS 25 мм Диаметр цилиндра, Серия MXS, 75 мм Двустороннего действия
MXS25-75AS
Цена: 420 329,98 ₸
В наличии
Цилиндр с направляющими SMC, созданный для точного управления движением, оснащённый интегрированной скользящей таблицей и механизмом с двумя штоками для повышения стабильности работы. Его компактный и прочный дизайн обеспечивает надёжную работу даже в ограниченных промышленных условиях, требующих высокой точности.
Кросс-роликовые подшипники, повышающие точность и жёсткость
Компактная конфигурация, идеальная для ограниченных пространств
Прочная конструкция, предназначенная для работы в сложных условиях
Загрузки
Характеристики
| Длина хода | 75mm |
|---|---|
| Тип действия | Двустороннего действия |
| Тип амортизации | Резиновый буфер |
| Серия | MXS |
| Минимальная рабочая температура | -10°C |
| Ширина | 62mm |
| Тип штока | Двойной поршневой шток |
| Длина | 172mm |
| Бренд | SMC |
| Максимальная рабочая температура | 60°C |
| Вес | 2.95kg |
| Материал корпуса тела | Алюминиевый сплав |
| Максимальное рабочее давление | 0.7 Mpa |
| Тип продукта | Пневматический направляющий цилиндр |
| Стандарты/Сертификаты | RoHS |
| Диаметр цилиндра | 25mm |
| Максимальная скорость поршня | 500mm/s |
| Тип направляющей | Линейный |
