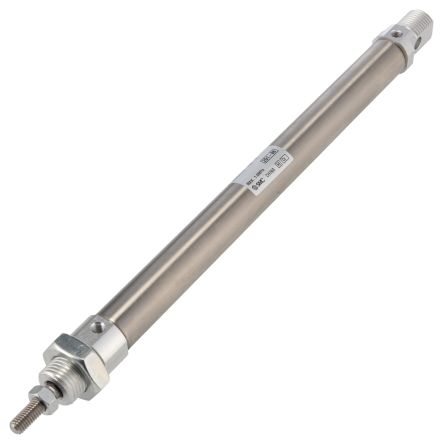

SMC 160 mm Пневматический Шток Поршня Цилиндр - CD85 Серия, Двустороннего Действия

Пневматический цилиндр с поршневой штангой SMC CD85, длина хода 160 мм, общая длина 271 мм - CD85N16-160-B

Этот пневматический цилиндр с поршневой штангой обеспечивает контролируемую линейную активацию для автоматизации и механических систем. Разработан для двунаправленной работы, он использует легкий корпус из алюминиевого сплава и одну выдвижную штангу для преобразования сжатого воздуха в повторяемое движение. Устройство подходит для установок, требующих компактной активации с механическим креплением через кронштейн.

Особенности и преимущества

• Двунаправленная работа обеспечивает контролируемое движение вперед и назад
• Резиновая амортизация снижает удар и увеличивает срок службы
• Поршневая штанга с метрической резьбой M6 обеспечивает надежные механические соединения
• Рассчитан на работу при температуре до +80°C для высокотемпературных условий
• Максимальная скорость поршня 1500 мм/с поддерживает высокоскоростной цикл
• Стандартный диаметр, соответствующий ISO 6432, облегчает заменяемость

Применения

• Подходит для механизмов захвата и размещения на сборочных линиях
• Идеален для компактных захватных устройств в производстве электроники
• Используется для активации клапанов в пневматических системах управления
• Может использоваться для активации слайдов в испытательных стендах и приспособлениях
• Используется с легкими транспортными системами в обработке материалов

Какое крепление предусмотрено для выравнивания и поддержки нагрузки?

Предоставляется кронштейн для обеспечения поворотного крепления и простого выравнивания с соединениями или кронштейнами.

Как осуществляется амортизация для защиты компонентов в конце хода?

Интегрированные резиновые амортизаторы поглощают энергию в конце каждого хода, чтобы уменьшить передаваемый удар на соединенные части.

Какая конфигурация штанги и резьбы доступны для внешних соединений?

Актюатор имеет одну мужскую поршневую штангу с метрической резьбой M6 для принятия стандартных креплений и штифтов.

Какую длину хода и общие пространственные требования следует запланировать?

Цилиндр предлагает 160 мм хода, планируйте монтаж и движения соответственно.

Какой материал конструкции способствует снижению веса системы?

Корпус изготовлен из алюминиевого сплава, что обеспечивает более легкий вариант для движущихся узлов.
