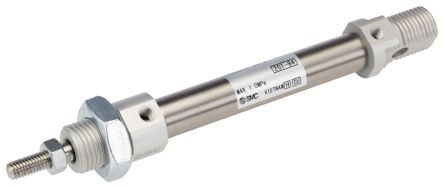

SMC 50 мм пневматический шток цилиндра - серия CD85, двустороннего действия

SMC CD85 Series Pneumatic Piston Rod Cylinder, 50mm Stroke Length, Aluminium Alloy body - CD85N12-50-B

Этот пневматический цилиндр с поршневым стержнем обеспечивает линейное движение для автоматизации и механических систем в компактном формате. Он работает с двухсторонним воздушным питанием для выдвижения и втягивания стержня, предлагая контролируемую активацию для задач, требующих точных, повторяемых ходов в промышленных условиях.

Особенности и преимущества

• Двухсторонний дизайн позволяет контролируемое двунаправленное движение
• Резиновая бамперная амортизация снижает удар в конце хода
• Корпус из алюминиевого сплава обеспечивает низкий вес и коррозионную стойкость
• Максимальная скорость поршня 1500mm/s поддерживает высокочастотные операции
• Работает при температуре до +80°C для использования в условиях повышенной температуры
• Крепление с помощью кронштейна позволяет простую установку на оси

Применения

• Подходит для станций подбора и размещения на сборочных линиях
• Идеален для активации панелей внутри электрических шкафов
• Используется для позиционирования сопел в системах распределения жидкости
• Может использоваться для управления воротами в установках по обработке материалов

Какие варианты соединения стержня предусмотрены для механического связывания?

Поршневой стержень представляет собой один мужской элемент с метрической резьбой M6 для прямого крепления к соединениям или кронштейнам.

Насколько компактно устройство для ограниченных пространств?

Общая длина сборки составляет 155mm, что позволяет устанавливать его в условиях ограниченного осевого пространства.

Какой ход доступен для требований короткого перемещения?

Устройство предлагает 50mm ход, подходящий для коротких линейных перемещений, характерных для индексационных задач.

Какой стандарт регулирует его монтаж и взаимозаменяемость размеров?

Он соответствует стандартам ISO 6432 по размерам для компактных пневматических цилиндров, что облегчает замену и интеграцию в систему.
