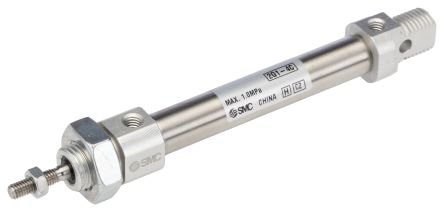

Пневматический цилиндр SMC 40 mm двустороннего действия - CD85 Series, двустороннего действия

Цилиндр двойного действия SMC CD85 Series, ход 40mm, корпус из алюминиевого сплава - CD85N10-40-B

Этот цилиндр двойного действия обеспечивает линейное приведение в действие для пневматических систем в компактных автоматизационных приложениях. Изготовлен с легким корпусом из алюминиевого сплава и одним поршневым штоком, он предлагает двунаправленную силу для контролируемого выдвижения и втягивания. Устройство спроектировано для крепления с помощью кронштейна и включает резиновые амортизаторы для смягчения ударов в конце хода, что делает его подходящим для задач точного движения в производственных и сборочных средах.

Особенности и преимущества

• Двойное действие позволяет контролируемое движение толкания и вытягивания
• Резиновый амортизатор снижает удары и вибрацию
• Крепление с помощью кронштейна позволяет простую установку с поворотом
• Метрическая резьба M4 на мужском штоке упрощает установку аксессуаров
• Рейтинг на работу до +80°C поддерживает использование при повышенных температурах
• Спроектирован для скоростей поршня до 1500 mm/s для быстрого цикла

Применения

• Подходит для захватных механизмов на сборочных линиях
• Идеален для компактного пневматического инструмента в производстве электроники
• Используется для приведения в действие клапанов в контрольных панелях и приспособлениях
• Может использоваться для малых прессов или операций зажима в механических мастерских

Какие варианты соединения вала доступны для крепления инструмента?

Поршневой шток имеет мужскую резьбу метрического стандарта M4, что позволяет прямое крепление совместимых фитингов и датчиков.

Как амортизация влияет на срок службы при повторном использовании?

Резиновый амортизатор поглощает энергию в конце хода, уменьшая пиковые нагрузки на уплотнения и подшипники, что помогает поддерживать стабильную работу во время высокоциклических задач.

Какое направление монтажа поддерживается оборудованием?

Кронштейн позволяет поворотные крепления и подходит для установок, где требуется вращательное выравнивание между приводом и нагрузкой.

Может ли он работать в компактных сборках, где важен вес?

Корпус изготовлен из алюминиевого сплава, что обеспечивает благоприятное соотношение прочности к весу для систем с ограниченным пространством.

Какой стандарт определяет его основные размеры и интерфейсные характеристики?

Он соответствует ISO 6432, обеспечивая предсказуемые размеры и взаимозаменяемость для малобуровых пневматических цилиндров.
